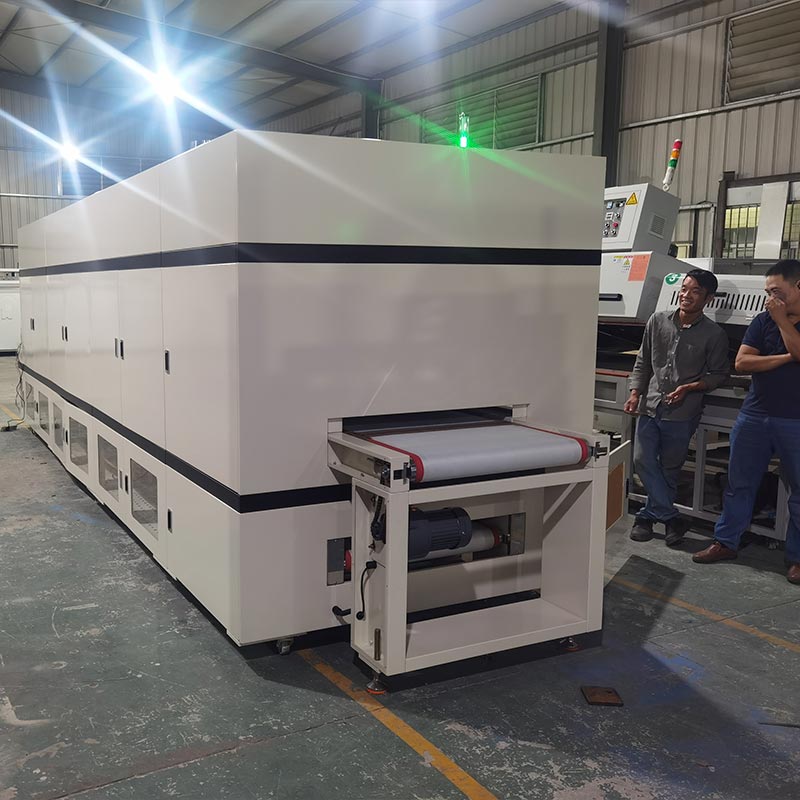

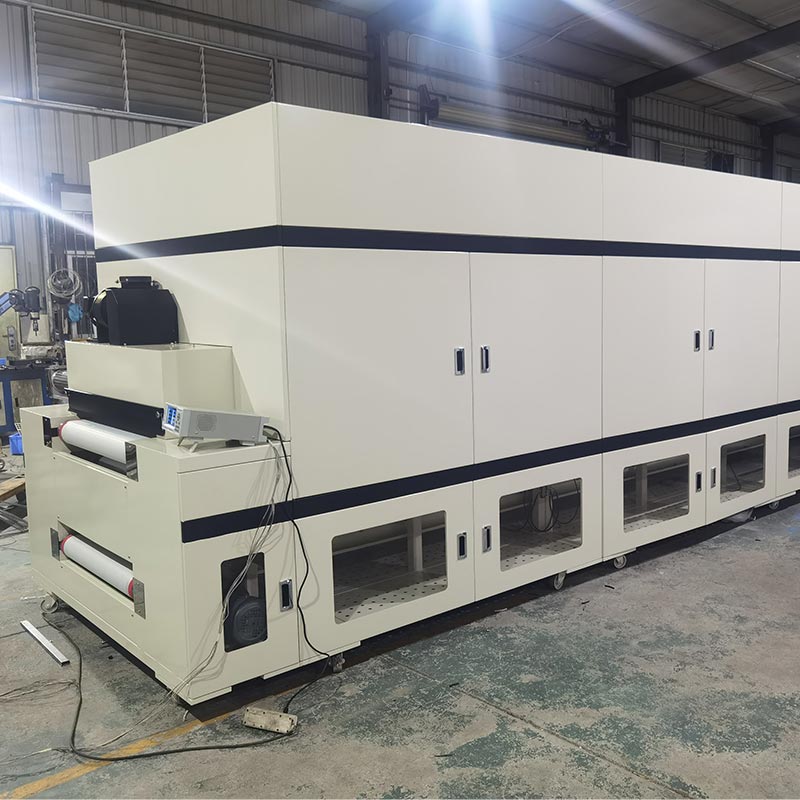

8m Class 100 Tunel Soba

Çində Dingfeng-in 8m Class 100 Tunel Sobası fərdiləşdirilə bilər. Qutunun uzunluğu 8 metrdir və güclü 88 kilovatlıq enerji sistemi ilə təchiz edilmişdir. O, modul dizayna malikdir və xüsusi olaraq dünya səviyyəli ekran qurutma və dəqiq komponent bişirmə üçün yaradılmışdır. O, yüksək temperaturlu ventilyator filtrasiya sistemi ilə təchiz olunub və ISO 5 hava təmizliyi standartlarına cavab verir, məhsullarınızın heç bir çirklənmədən istilik axınından keçməsini təmin edir. Dünyanın hər yerindən olan dəyərli müştərilərimiz, bu məhsulu Çindəki fabrikimizdən almağınıza xoş gəlmisiniz.

Sorğu göndərin

Məhsul təsviri

Dingfeng DFHK7008-in 8m Sinif 100 Tunel Fırın Fabriki Direct unikal əmzikli isti hava sirkulyasiyasını qəbul edir. texnologiya. Elektrik enerjisi qabaqcıl paslanmayan polad komponentlər vasitəsilə istilik enerjisinə çevrilir və sonra 100 səviyyəli yüksək səmərəli hava filtri vasitəsilə aşağı səs-küylü sirkulyasiya edən fanatlar tərəfindən təzyiq edilir. Biz də inteqrasiya etmişik vakuum karbon lifli infraqırmızı lampalar, ≤15 dəqiqə ərzində RT-dən 100°C-yə qədər prosesi tamamlayır. Delta DTE-10T temperatur modulu və SCR güc tənzimlənməsi temperatur nəzarətinə nail ola bilər.

Baxım və Təhlükəsizlik

Temperatur zonaları baxım və təmizləmə üçün əlverişli olan yan açılan qapı dizaynını qəbul edir. Hər biri temperatur zonası tullantı qazının atılmasını asanlaşdırmaq üçün tənzimlənən hava girişləri ilə təchiz edilmişdir. Birləşdirir sızma, faza itkisi, həddindən artıq yüklənmə, ultra aşağı temperatur və bir düymə kimi hərtərəfli qorunma mexanizmləri 8 metrlik sənaye tunel sobasının sabit işləməsini təmin etmək üçün təcili dayanma.

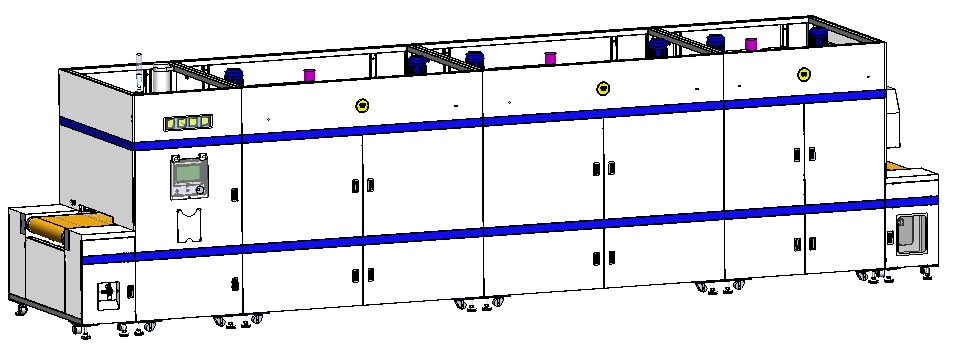

8m Class 100 Tunnel Oven

Əsas texniki parametrlər

yox.	Maddə	Spesifikasiya
1	Model	DFHK7008

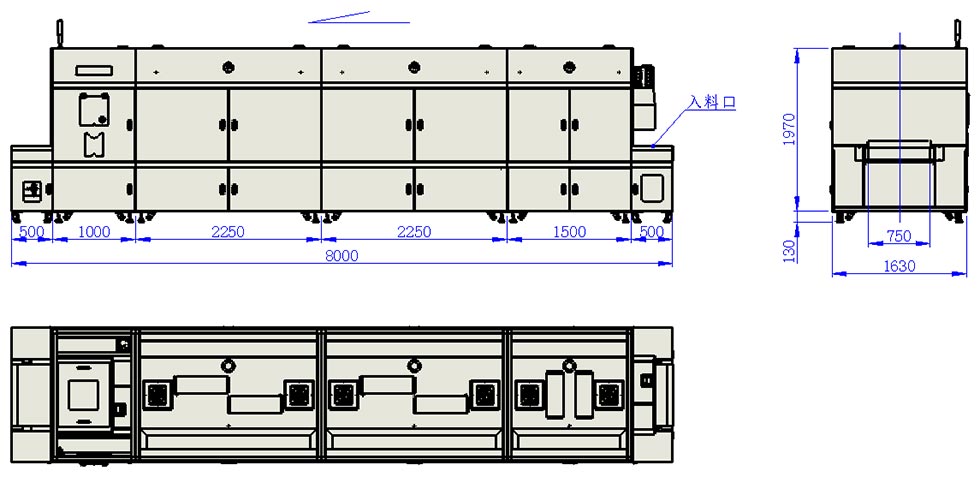

2	Ümumi Ölçülər	L8000 * W1630 * H2100mm
3	Güc	AC380V 88KW 50Hz
4	Effektiv Giriş Uzunluğu	500 mm
5	Zona 1 Uzunluğu	1500mm * 1 bölmə
6	Zona 2 və 3 Uzunluğu	2250mm * 2 bölmə
7	Soyutma Zonasının Uzunluğu	1000 mm
8	Çıxış Uzunluğu	500 mm
9	Effektiv konveyer eni	700 mm
10	Effektiv Konveyer Hündürlüyü	0～80mm tənzimlənə bilər
11	Konveyer sürəti	0.5～3m/dəq tənzimlənə bilər
12	İş Hündürlüyü	900±30mm
13	Qurutma rejimi	İsti hava sirkulyasiyası
14	Qurutma Temperatur Aralığı	RT ~ 180 ℃
15	Temperatur vahidliyi	≤±3℃
16	İstilik dərəcəsi	RT～100℃ ≤ 15 dəq
17	Fırın Səthi Temperaturu	≤Ətraf mühit +8℃
18	İstehsal rejimi	Davamlı, fasiləsiz istehsal
19	Qızdırıcı element	Paslanmayan poladdan istilik borusu / Orta dalğalı IR lampası
20	Konveyer kəməri	Yüksək temperatura davamlı Teflon mesh kəmər
21	Fırın Təbii Egzoz	3 çıxış, 4" diametr, hər biri ~0,8m³/dəq
22	Fırın tullantılarının qazı	2 çıxış, 5" diametr, ~9m³/dəq
24	Soyutma sistemi	Class 1000 FFU laminar soyutma + aşağı səs-küylü mərkəzdənqaçma fan; 23m³/dəq, 6" diametr, 1 çıxış
25	Ümumi Tullantı Qaz axını	~43m³/dəq
26	Fırın Təmizliyi	Statik Sinif 100, Dinamik Sinif 1000
27	Təhlükəsizlik Mühafizəsi	Sızma, həddindən artıq yüklənmə, həddindən artıq temperatur və fövqəladə dayanma mühafizəsi
28	Məlumatların alınması	MES məlumatların toplanması və avtomatik skan funksiyası

Əsas komponent modeli

yox.	Hissələrin adı	Spesifikasiya / Model	Brend və mənşə
Mexanik hissə
1	Sürücü Motor	CH32-400W-120-SZ 380V Horizontal, Çıxış Mili Ø32 Horizontal	Yerli Brend
2	Teflon Konveyer Mesh Kəmər	Circ. Uzunluq 16700W750mm, Südlü Ağ, 11 Mesh, Silikon Bələdçi Zolaqlı, Bələdçi Zolaq Mərkəzi Məsafə 720 mm	Yerli Brend
3	İsti hava sirkulyasiya ventilyatoru	1.5KW-2P, Mil uzunluğu 190, mil diametri Ø24mm, sürət 2800r/dəq	Yerli Brend
4	HEPA filtri	L900W274T180mm Class100L900W424T180mm Class100	Yerli Brend
5	304 Paslanmayan Polad İstilik Borusu	1.2KW L-Tip 220V, 1.5KW L-Tip 220V	Yerli Brend
6	IR lampası	Karbon Fiber Vakuum İQ Borusu, 0.8KW*L845mm	Yerli Brend
7	Daxil edilmiş Blade Fan Təkəri	10,5 düym B Tipi, Mil Deliği Ø24 mm	Yerli Brend
8	Egzoz qazı fanatı	CY125 200W 220V, Sağ 90°	Yerli Brend
9	Mərkəzdənqaçma Fan	CY180 750W Çuqun Motor, Sürət 2850r/dəq	Yerli Brend
10	Diferensial təzyiqölçən	0-300Pa	Yerli Brend
11	Toz Yapışqan Roller	Uzunluq 690 mm, OD 94, ID 76, Bıçaqsız Kəsmə, Orta-Yüksək Özlülük	Yerli Brend
12	Sızdırmazlıq zolağı	KX-27 (16x21)	Yerli Brend
Nəzarət hissəsi
13	Torpaq sızması dövrə açarı	3P+N-C250A	ÇINT
14	AC kontaktoru	LC1N-1810 220V	Schneider
15	AC kontaktoru	LC1N-1210 220V	Schneider
16	AC kontaktoru	LC1N-4011 220V	Schneider
17	İstilik həddindən artıq yüklənmə rölesi	LRN12N 5.5-8A	Schneider
18	Aralıq relay	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Yenilik
20	Toxunma Ekranı	MT8102iE	Weinview
21	Temperatur nəzarət modulu	DTE-10T	Delta
22	Temperatur Sensoru (Termocüt)	WRNT-01/02 K-tipi	Hualing
23	3 fazalı SCR modulu	J3-SCR-75LA	Aoyi
24	İnverter	220V 0.4KW, Şihlin, Rabitə Funksional	Şihlin
25	İnverter	380V 3.7KW, Şihlin, Rabitə funksiyası ilə	Şihlin

Bizim üstünlüklərimiz

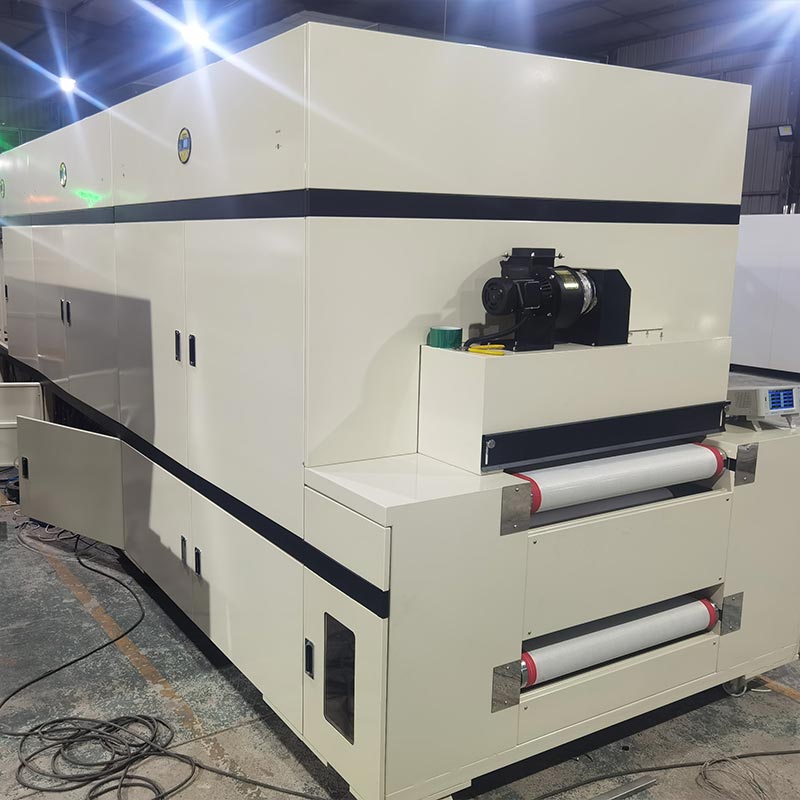

Müştərilər cizgiləri faktiki tələblərinə əsasən fərdiləşdirə bilərlər. 8m Sinif 100 Tunel Sobası ciddi şəkildə uyğundur ilə 1000 səviyyəli təmizləmə standartları. Temperatur zonalarının hər üç bölməsi müstəqil və dəqiqdir SCR tiristorları ilə birlikdə Delta PLC tərəfindən idarə olunur və sürətlə təkmilləşdirmək üçün uzaq infraqırmızı lampalarla tamamlanır. the müalicəvi təsir göstərir. Fırın yüksək temperaturda səmərəli filtr və Teflon yüksək temperatur şəbəkəsi ilə təchiz edilmişdir. kəmərdir sapmanın qarşısını almaq üçün bir cihaz və rahat özünü təmizləyən yapışqan toz rulonları ilə təchiz edilmişdir. Soyutma bölməsi istifadə edir a min səviyyəli laminar axın ventilyatoru və altdan məcburi egzoz fanı birlikdə işləyərək açıq havada isti havanı çıxarır. üçün ən yaxşı hava soyutma effektinə nail olmaq. Müştərilər cizgiləri həqiqi ehtiyaclarına uyğun olaraq fərdiləşdirə bilərlər.

Konfiqurasiya dəstəyi

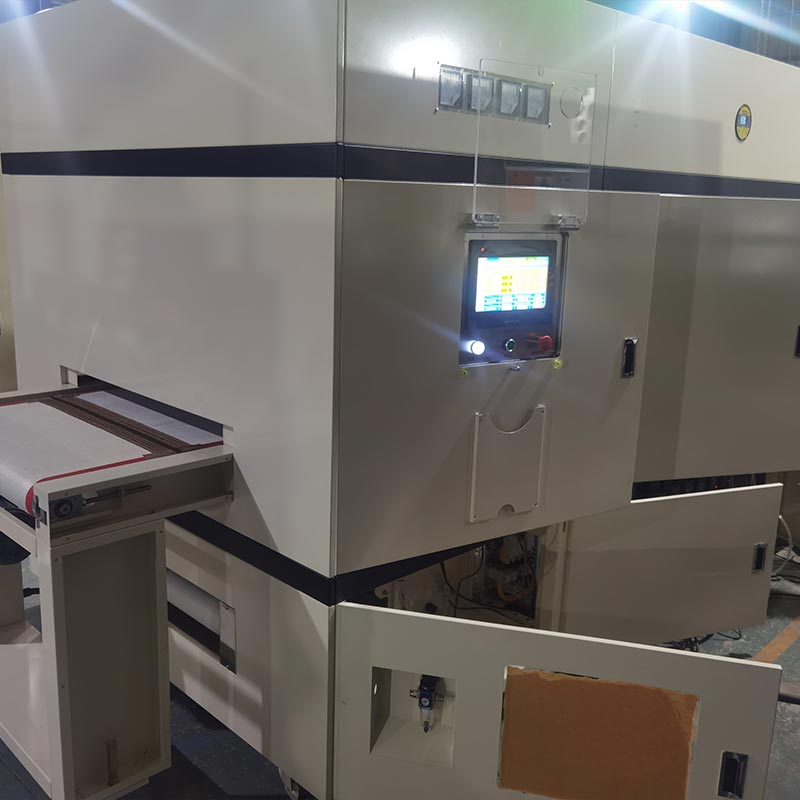

Yarımkeçirici Müalicə Ocağının idarəetmə arxitekturası Inovance H5U PLC və Weinview MT8102iE tərəfindən dəstəklənir. sensor ekran, FHN məlumatların toplanması və avtomatik skan funksiyaları üçün sənaye 4.0 interfeyslərini təmin edir. The sistemi toz keçirməyən korpusda yerləşdirilmiş Schneider AC kontaktorları və Omron relelərindən ibarətdir. Bu seçim yüksək keyfiyyətli komponentlər Schininger çeviricisi ilə birlikdə 700 mm genişlikdə Teflon mesh kəmərin hamar olmasını təmin edir. və dəqiq vaflilərinizi və PCBA-nı vibrasiyadan qoruyan dəqiqədə 0,5 ilə 3 metr arası pozulmamış sürət mexaniki şok.
