Rolikli konveyer tunel sobası

Effektiv hündürlüyü 700 millimetr olan daxili soba daxilində temperatur vahidliyinə nail olmaq üçün kompleks hava axını dizayn tələb olunur. Siz Dingfeng-də Roller Konveyer Tunel Fırını fərdiləşdirə bilərsiniz, hansı ki, yüksək axınlı horizontal qəbul edir. çarpaz axın sistemi. O, 12 düymlük çox qanadlı çarxları olan 1500 vatt gücündə müstəqil mühərriklər tərəfindən idarə olunur. İsti hava məcbur edilir hər iki tərəfdən xüsusi hazırlanmış paslanmayan poladdan perforasiya edilmiş lövhələr vasitəsilə məhsulun səthində birləşir və 15,6 metr uzunluğundakı bütün soba daxilində temperaturun bərabərliyini təmin edərək, yuxarı egzoz portundan geri qayıdır. ±5-8°C aralığında stabil işləyir.

İstilik prosesi

Sənaye Rolikli Konveyer Tunel Sobası avtomatik kimi təhlükəsizlik mühafizəsi funksiyaları vasitəsilə işləyir temperaturun tənzimlənməsi, dəqiq temperatur sabitləşməsi və temperatur həddini aşdıqda avtomatik söndürmə. Sobanın daxili hissəsi güzgü ilə örtülmüş paslanmayan polad lövhələrdən və izolyasiya ilə bərabər şəkildə qurulmuşdur. İstədiyiniz istilik izolyasiya effektinə nail olmaq üçün təbəqə 120K silikagel alüminium izolyasiya qaya yünü ilə doldurulur. The xarici çərçivə bir-birinə qaynaqlanmış dəmir profillərdən hazırlanır, sobanın xarici paneli isə lazerlə formalaşır. soyuq haddelenmiş polad plitələrdə kəsmə və sonra hidroformasiya. Paslanmayan polad borular istilik üçün istifadə olunur, və aşağı səs-küylü mərkəzdənqaçma egzoz fanı ilə birlikdə səmərəli isti hava sirkulyasiyası sistemi formalaşır, istiliyin məhsulların səthinə bərabər şəkildə yayılmasına imkan verir.

Konfiqurasiya sertifikatımız

Dingfeng-in Roller Konveyer Sobası qabaqcıl PLC və 10,2 düymlük sensor ekran interfeysi, idarəetmə sistemi ilə təchiz edilmişdir. Sənaye 4.0 standartlarına uyğun olan sistem. Operatorlar real vaxt rejimində temperaturu, motoru asanlıqla görə bilirlər tezlik və çıxış cərəyanı. Ən əsası, daxili məlumat qeyd etmə funksiyası istilik əyrilərini yuxarıya qədər saxlaya bilər 90 günə qədər. İstər istehsal dövrlərini optimallaşdırırsınız, istərsə də müştəri auditləri üçün proses sübutları təqdim edirsiniz tənzimlənən saxlama tezliyi dəqiqədə 2 metrlik istehsal xəttinizin hər partiyasının peşəkar olmasını təmin edir məlumat dəstəyi.

Əsas texniki parametrlər

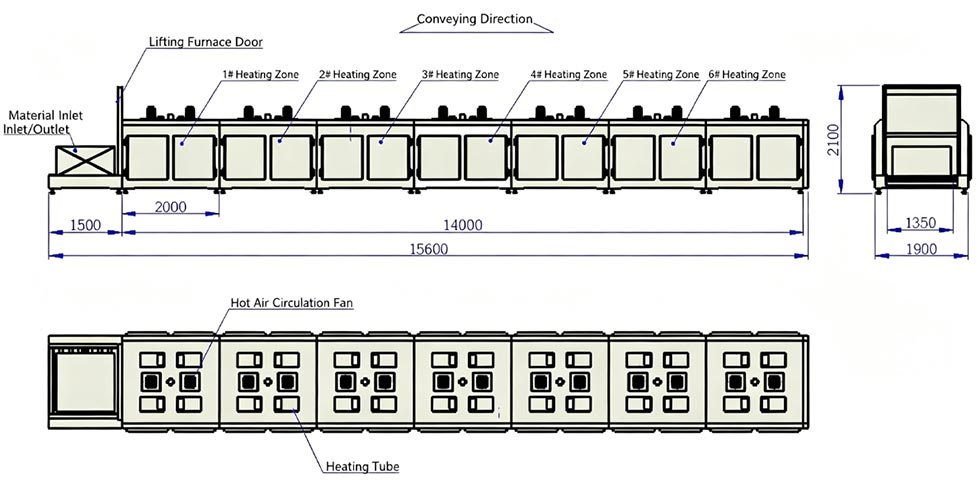

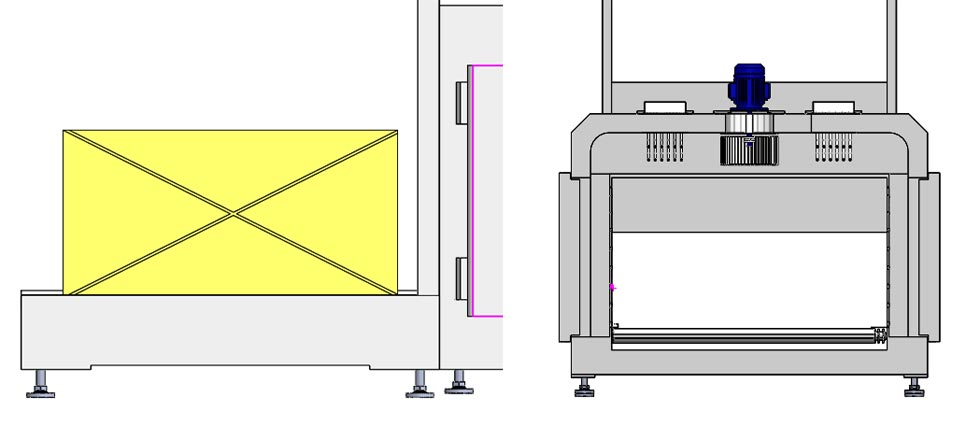

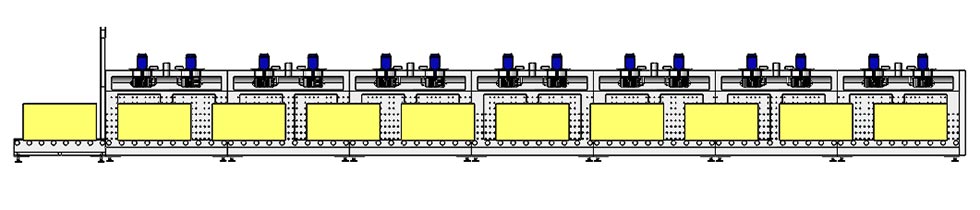

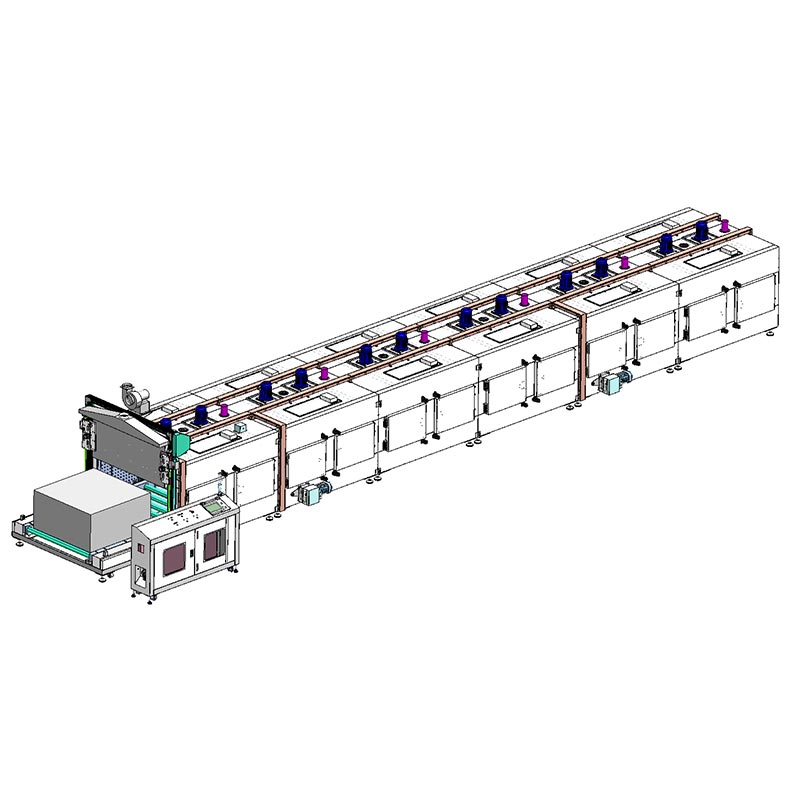

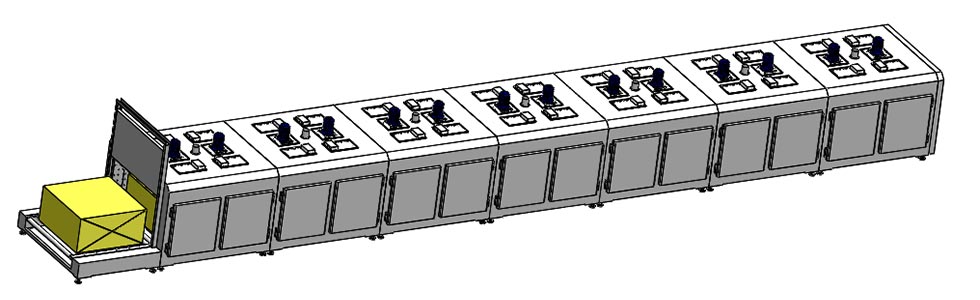

Tunel soba avadanlığının ümumi təsviri

Operativ iş axını

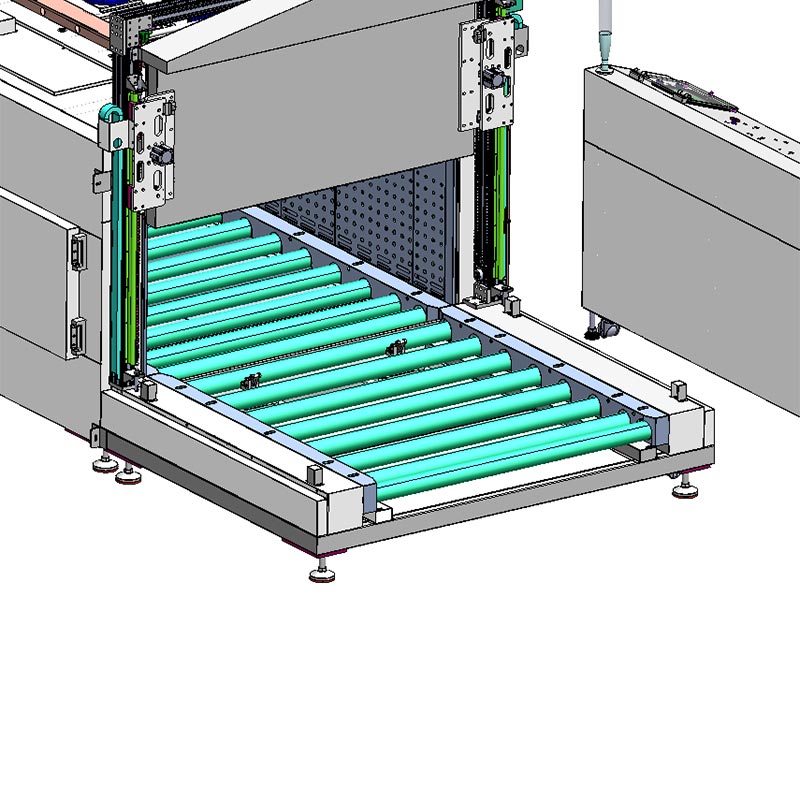

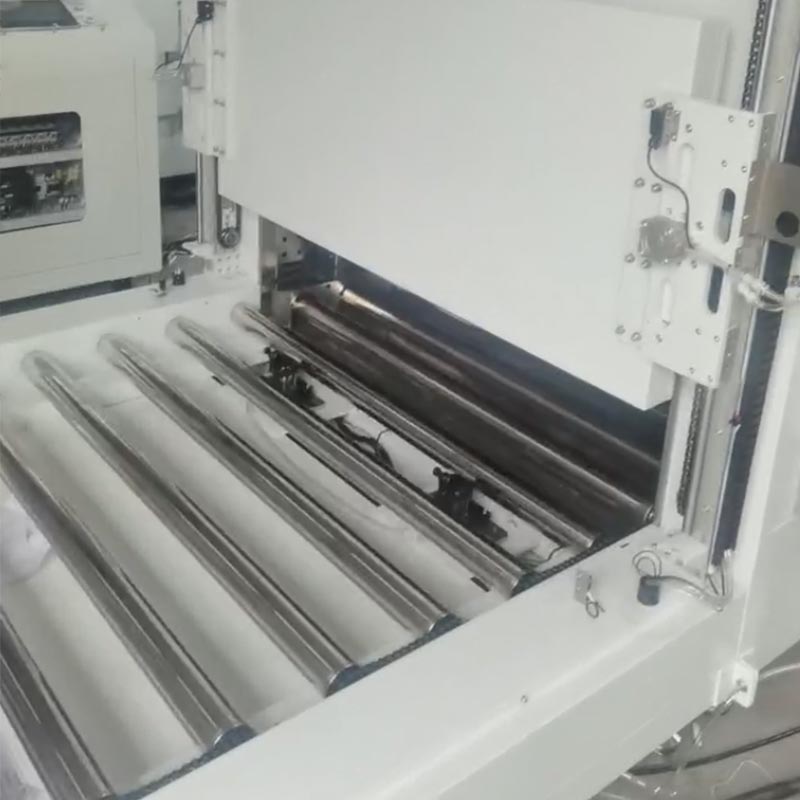

Dingfeng diyircəkli kəmər sobası qabaqcıl yarı avtomatik pnevmatik yerləşdirmə sistemi ilə təchiz edilmişdir. Operator konveyer kəmərini işə salmaq üçün 1200x1200 mm-lik paleti əl ilə qidalanma stansiyasındakı pnevmatik dayanacaqlara uyğunlaşdırır. Sonradan, pnevmatik tıxaclar yüksək fırlanma anı olan rulonlarla sinxronlaşdırılaraq paletləri mərhələli şəkildə nəql edir, onları 1550 mm addımlarla irəliləmək; hər bir hərəkətdən sonra dayanacaqlar növbəti bölməni qəbul etmək üçün avtomatik olaraq sıfırlanır. Fırın doqquz altlıq tam daxili tutumuna çatdıqdan sonra avtomatik qaldırıcı qapı kameranı möhürləyir və XINJE PLC yüksək güclü isti hava sirkulyasiya sistemini aktivləşdirir. Sistem inteqrasiya olunmuş audio-vizual vasitəsilə operatora xəbərdarlıq edir həyəcan siqnalları. Boşaltma prosesi yüksək dəqiqlikli pnevmatik addım mexanizmindən istifadə edərək yükləmə məntiqini əks etdirir. paletləri təhlükəsiz və nizamlı şəkildə quruluş sahəsinə çatdırın.

Tez-tez verilən suallar (FAQ) – Rolikli konveyer tunel sobası

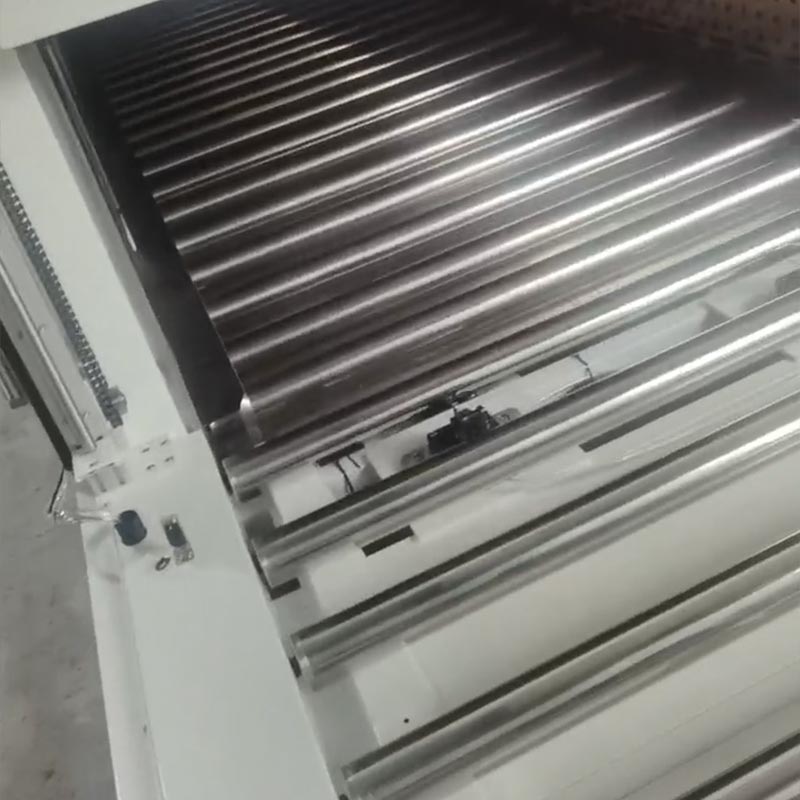

Q1: ￠76 mm diyircəyin 200°C temperaturda deformasiyaya uğramayacağına necə əmin ola bilərik?

Cavab: Rolikin içərisində gücləndirilmiş rulman var və rulonun diametri 210 mm-dir. Bu materiallardan keçib 1200×1200 mm ölçülü iş parçasının tam yük altında olmasına baxmayaraq, istilik sabitləşdirmə müalicəsi roller mükəmməl konsentrikliyi və hamar fırlanmanı qoruya bilər və bütün hava şəraitində deformasiyaya uğramayacaq və ilişib qalmayacaq istilik mühiti.

S2: O, müxtəlif məhsul yüksəkliklərinə uyğunlaşa bilərmi?

Cavab: Bəli. Effektiv daxili hündürlük 700 mm-dir ki, bu da böyük ölçülü aparat məhsulları üçün çox uyğundur. The ±5-8°C vahidliyi qorunur.

S3: Egzoz sistemi püskürtmə və ya susuzlaşdırma nəticəsində yaranan işlənmiş qazı necə idarə edir?

Cavab: Suqəbuledicidə 750 vatt yüksək temperaturlu məcburi egzoz fanı quraşdırdıq və tənzimlənən yeni hava ventilyatorları quraşdırdıq. hər bir istilik sahəsində. Bu, nəm və VOC-lərin sürətlə boşaldılmasını təmin edir, qazın yığılmasının qarşısını alır və örtüyünüz üçün təzə və oksidləşdirici cəhətdən sabit mühit təmin edir.
