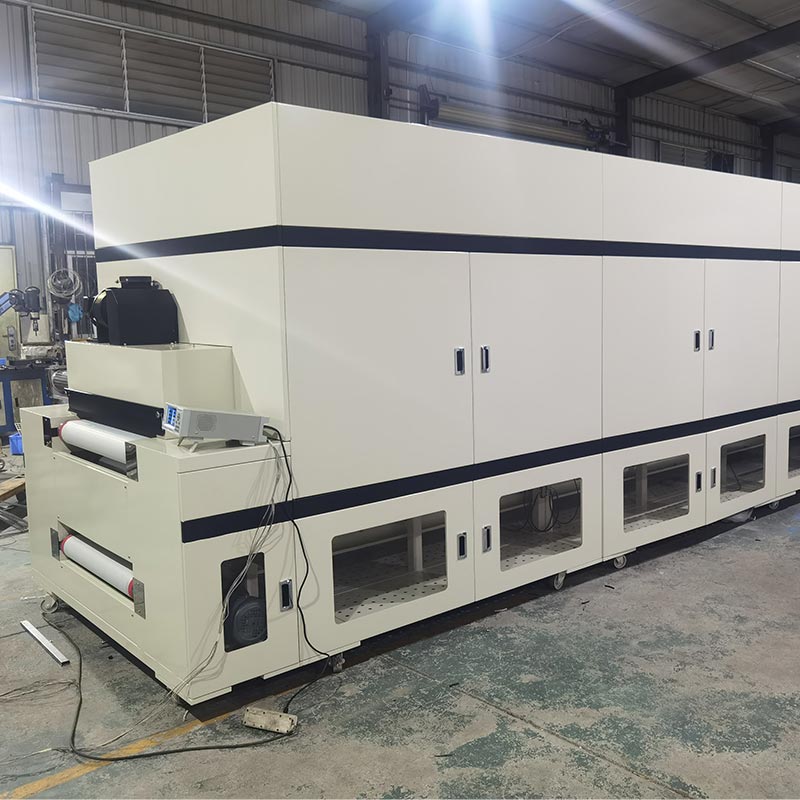

Devre lövhəsi tunel sobası

Devre Paneli Tunel Fırında vahid istilik paylanmasına nail olmaq üçün sadəcə isitməyə etibar etmək kifayət deyil; maye dinamikasına dəqiq nəzarət də lazımdır. Böyük bir istehsalçı olaraq, Dingfeng bir təzyiqli dizayn etdi 700 millimetrlik konveyer eni üzərində şaquli və turbulentsiz hava pərdəsi yarada bilən egzoz sistemi. 2,2 kilovatlıq uzun oxlu mühərrik və 12 düymlük SUS304 pervanesi ilə idarə olunan o, təmizlənmiş isti havanı içəriyə sıxa bilər. çox qatlı dövrə lövhələrinin kiçik məsamələri. Bu, mümkün olduğu qədər çevik çap sxemləri üçün xüsusilə vacibdir yüngül substratı sabitləşdirin, onun Teflon mesh kəməri ilə təmasda olmasına imkan verin, standart konveksiya sobalarında adətən görülən salınım və hərəkət hadisələri.

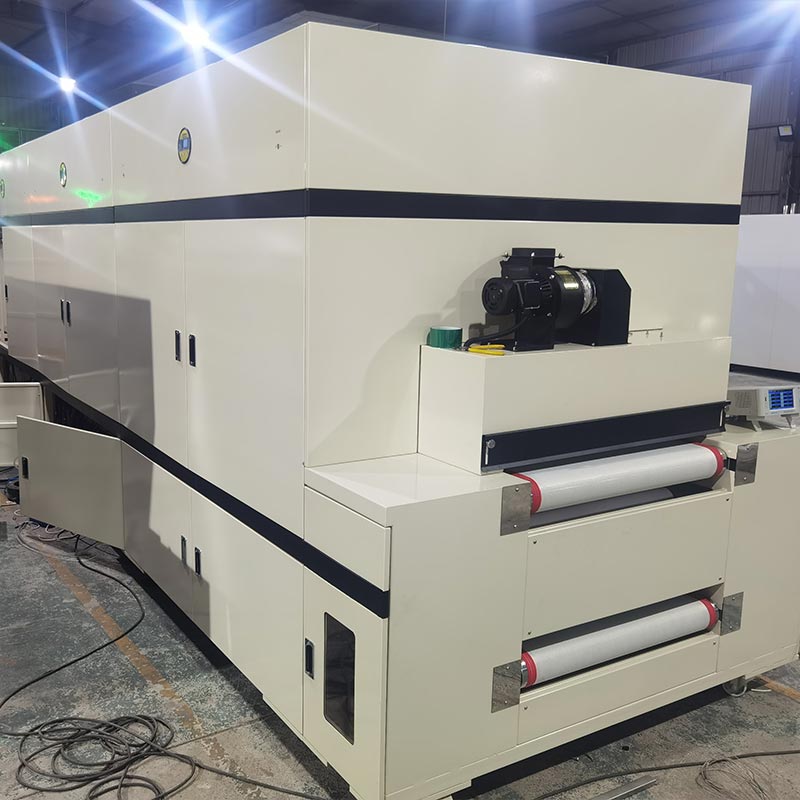

İş prinsipi

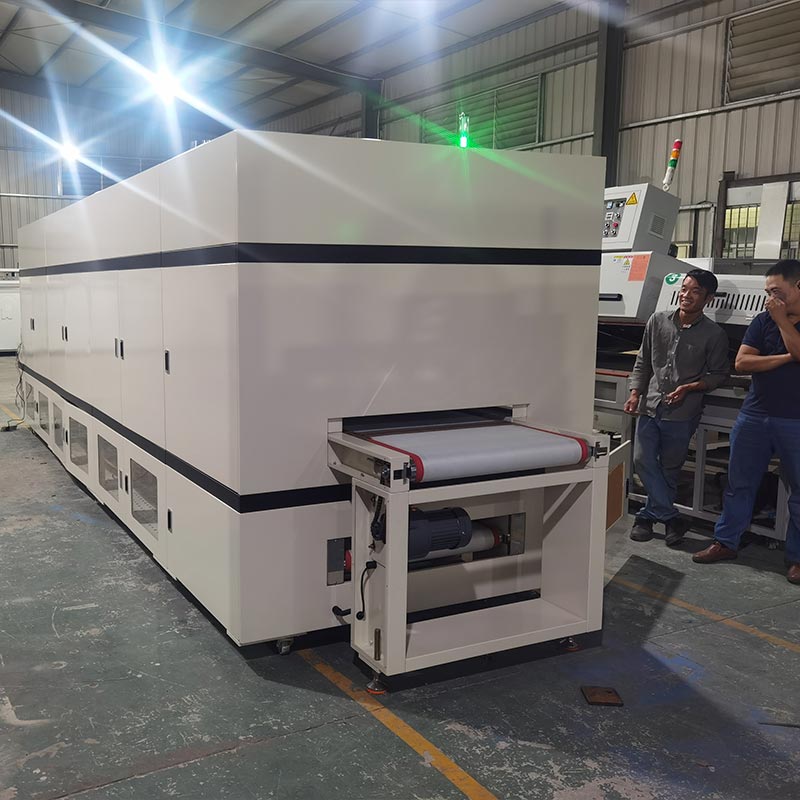

DFHK7008 model Devre Paneli Tunel Sobası isitmə üçün paslanmayan polad istilik borularından istifadə edir. O, aşağı səs-küylü isti ilə birləşdirilir hava sirkulyasiya ventilyatoru və qutunun altından geri dönən hava ventilyasiyası texnologiyası. İsti hava, tərəfindən işləndikdən sonra yüksək temperaturda səmərəli filtr, məhsulun səthinə bərabər şəkildə basdırılır. Avtomatik əldə edə bilər temperatur nəzarəti, sabit temperatur və həddindən artıq temperaturda avtomatik dayandırma, təhlükəsizlik, rahatlıq, ətraf mühitin mühafizəsi və enerjiyə qənaət. Sobanın daxili hissəsi tamamilə güzgüdən hazırlanmışdır paslanmayan polad plitələr. İzolyasiya təbəqəsi 120K silisium turşusu alüminium izolyasiya pambıqla doldurulur. The daşınma yüksək keyfiyyətli Teflon yüksək temperatura davamlı şəbəkə kəmərindən istifadə edir və nəzarətçi və aşağı gərginlikli elektrik idarəetmə sistemi tərəfindən idarə olunan tezlik çeviricisi.

Konfiqurasiya keyfiyyəti

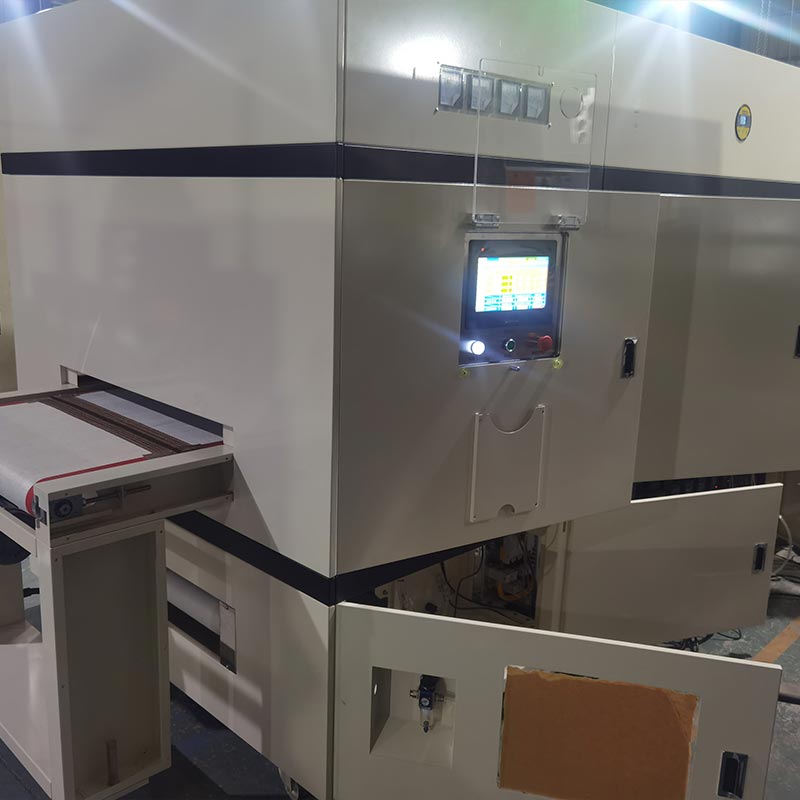

Circuit Board Tunel Fırının elektrik idarəetmə sistemi həm evdə, həm də evdə ən yaxşı markaların komponentləri ilə təchiz edilmişdir. xaricdə, o cümlədən Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE sensor ekranı, DTE-10T temperatur nəzarət modulu və İstilik icra hissəsinin dəqiq temperatur ölçülməsi üçün K tipli WRNT-01/02 zondları. Üç fazalı idarə olunan silikon modul J3-SCR-75LA sabit güc tənzimlənməsi üçün idarə olunur. Transmissiya sistemi baxımından, kommunikasiya funksiyaları və Schneider seriyası ilə iki Şilin tezlik çeviricisi (220V 0.4KW və 380V 3.7KW) komponentlər, o cümlədən ümumi gücün qorunması üçün 3P+N-C 250A sızma elektrik açarı ilə təchiz edilmişdir. LC1N seriyası Çox spesifikasiyalı AC kontaktorları (1810, 1210, 4011) hər birinin açılması və bağlanması üçün məsuliyyət daşıyır. dövrə və LRN12N termal rele və MY4NJ aralıq rele ilə birləşdirilir və son dərəcə yüksək mənbədən terminala qədər avadanlığın istismarının sabitliyi və təhlükəsizliyi.

Əsas komponent modeli

Tez-tez verilən suallar

1-ci sual: Bu soba çox qatlı PCB bişirmə zamanı "Popkorn effekti"nin qarşısını necə alır?

A: "Popkorn effekti" tutulan nəm çox sürətlə genişləndikdə baş verir. Bizim Devre Paneli Tunel Sobamız SCR ilə idarə olunan xətti isitmə rampalarından istifadə edir. Temperaturun yüksəlmə sürətini dəqiq idarə edərək, imkan veririk daxili rütubətin pik sinterləmə temperaturlarına çatmazdan əvvəl preg təbəqələri vasitəsilə təhlükəsiz şəkildə yayılması, interlaminar bağların toxunulmaz qalmasını təmin edir.

2-ci sual: Hava axını yüksək nisbətli deşikləri qurutmaq üçün kifayət qədər güclüdürmü?

A: Bəli. Bizim Aşağı Qaralama Təzyiqli Plenumumuz xüsusi olaraq isti havanı yüksək aspekt nisbətli kanallara çəkmək üçün nəzərdə tutulmuşdur. The şaquli təzyiq havanın səthi süzməkdənsə, deşiklərə daxil olmasını təmin edir. lehimləmə və ya örtük fazalarından əvvəl tam susuzlaşdırma üçün vacibdir.

3-cü sual: Bu tunel sobasını tam avtomatlaşdırılmış SMT xəttinə birləşdirə bilərikmi?

A: Mütləq. Mitsubishi PLC və Tezlik Konversiya Mühərrikləri üçün ayrılmış əlaqə nöqtələri ilə dizayn edilmişdir Sənaye 4.0 bağlantısı. Konveyer sürəti və temperatur məlumatları yuxarı axınınızla sinxronlaşdırıla bilər problemsiz, avtomatlaşdırılmış iş axını təmin edən robotlar və ya aşağı axın yoxlama stansiyaları.
